近年来，随着移动互联网技术的发展和智能手机的普及，二维码技术在我国蓬勃发展，印制有二维码的商品随处可见，扫描商品上的二维码获取相关信息逐渐成为消费者的习惯，承载更多信息的二维码日益成为联接消费者与生产商、制造商、销售商之间的最佳载体。但与此同时，商品上的二维码应用存在编码标识不统一，系统数据无法共享；不同系统服务商互相屏蔽，消费者体验差，碎片化问题严重；二维码安全问题频发引发消费者担忧等一系列问题严重影响了二维码市场的健康发展。

在此背景下，经国家质量监督检验检疫总局、国家标准化管理委员会批准，中国物品编码中心牵头众多生产企业、电子商务企业、运营商、自动识别领域的服务商以及科研院所、各地方标准化机构等单位共同起草了《商品二维码》（标准号GB/T 33993-2017）国家标准，该标准已于2018年2月1日正式实施，这是我国针对产品与商品二维码开放应用的首个国家标准。

商品二维码数据结构

根据《商品二维码》国家标准规定，商品二维码的数据结构分为编码数据结构、国家统一网址数据结构、厂商自定义网址数据结构三种。

编码数据结构

编码数据结构由一个或多个取自表1中的单元数据串按顺序组成，每个单元数据串由GS1应用标识符（AI）和GS1应用标识符（AI）数据字段组成。其中，全球贸易项目代码（GTIN）单元数据串为必选项，其他单元数据串为可选项。编码数据结构的商品二维码示例如图1。

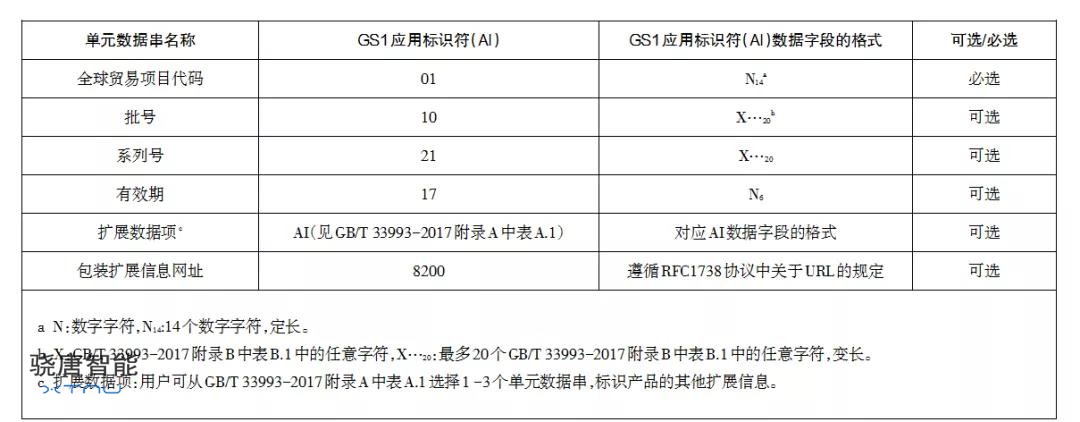

表1  商品二维码的单元数据串

图1  编码数据结构的商品二维码

国家统一网址数据结构

国家统一网址数据结构由国家二维码综合服务平台服务地址、全球贸易项目代码和标识代码三部分组成。国家二维码综合服务平台地址为：http://2dcode.org/和https://2dcode.org/；全球贸易项目代码为16位数字代码；标识代码为国家二维码综合服务平台通过对象网络服务（OWS）分配的唯一标识商品的代码，最大长度为16个字节（如表2）。数据结构为URI（统一资源标识符）格式。国家统一网址数据结构的商品二维码示例如图2所示。

表2   国家统一网址数据结构

图2   国家统一网址数据结构的商品二维码

厂商自定义网址数据结构

厂商自定义网址数据结构由厂商或厂商授权的网络服务地址、必选参数和可选参数三部分依次连接而成，连接方式由厂商确定，应为URI格式，具体定义及有关格式见表3。厂商自定义网址数据结构的商品二维码示例参见图3。

表3   厂商自定义网址数据结构

图3   厂商自定义网址数据结构的商品二维码

其中，必选参数由查询关键字“gtin”以及全球贸易项目代码两部分组成，两部分之间应以URI分隔符分隔。可选参数由取自GB/T 33993-2017《商品二维码》附录A中表A.1的一对或多对查询关键字与对应AI数据字段的组合组成，组合之间应以URI分隔符分隔。每对组合由查询关键字和对应的AI数据字段两部分组成，两部分之间应以URI分隔符分隔。

商品二维码的信息服务

国家二维码综合服务平台（http://2dcode.org/和https://2dcode.org/）目前已正式上线，平台基于《商品二维码》国家标准建立，并与现有的中国商品信息服务平台对接，主要为我国境内生产商、制造商、销售商等二维码用户、二维码服务提供商以及广大GS1系统成员提供商品二维码注册解析、信息接入、安全保证等服务，已经注册成为商品条码系统成员的企业可以凭条码卡账号密码直接登录国家二维码综合服务平台，使用商品二维码实现相关的增值服务。

对于众多中小企业来说，自建二维码服务平台需要花费较多的人力、财力、物力，因此企业可以选择在国家平台展示产品相关信息，消费者扫描二维码可以看到国家平台显示的产品详细信息，如果企业已经有自己的产品展示平台，也可以将已有的商品信息展示网址登记在国家平台，扫描商品二维码可以通过国家二维码综合服务平台跳转至已有的产品展示平台；当然企业也可以选择采用编码数据结构或厂商自定义网址数据结构来对产品进行展示。

《商品二维码》国家标准规定了商品二维码的三种数据结构，目前国内外绝大多数的条码设备生产商基本都已经支持GS1编码体系，便于客户在线下通过编码数据结构实现跟踪追溯、防串货等需求；对于网址数据结构，目前主流的扫码APP都能支持解析与访问互联网。同时，国家二维码综合服务平台也提供了解析SDK，二维码服务商将此SDK嵌入扫码APP中，即可实现通过APP解析编码数据结构。

商品二维码的应用

越来越多的企业意识到了需要对某个批次或单品来实现商品的追溯、防串货管理等，企业可以应用商品二维码国家标准中的编码数据结构满足这些要求。

例如，将条码为06901234567892的商品出口到国外，实现单品追溯，可以采用编码数据结构实现一物一码，按照商品二维码的标准注册为：（01）06901234567892（10）ABC001（21）20170817ASDFghjk，商品二维码如图4所示。

图4   条码06901234567892批次ABC001序列号20170817ASDFghjk的商品二维码

如果企业想要实现借助编码数据结构实现商品二维码的网络信息服务，可以借助应用标识符8200增加商品的包装扩展信息网址，需要注意的是，扫描终端此时需要增加解析功能，增加包装扩展信息网址的商品二维码如图5。

图5  增加包装扩展信息网址的商品二维码

企业也可以借助国家二维码综合服务平台来实现商品二维码介绍企业和产品优惠促销的功能，例如企业将条码为06901234952735的产品登记在国家二维码综合服务平台上，获得的网址为：http://2dcode.org/01069012349527354VP2R，将承载此网址的商品二维码（如图6）印制在商品上，消费者扫码可看见国家平台显示的优惠促销等信息（见下页图7）；如果企业有自己的二维码信息服务平台，可以选择自定义平台展示页面，将已有的商品信息展示网址（例如https://item.jd.com/329873.html）登记在国家平台，消费者扫描二维码即可跳转到已有商品信息展示网址，https://item.jd.com/329873.html（见下页图8）。

图6  国家二维码综合服务平台生成的二维码

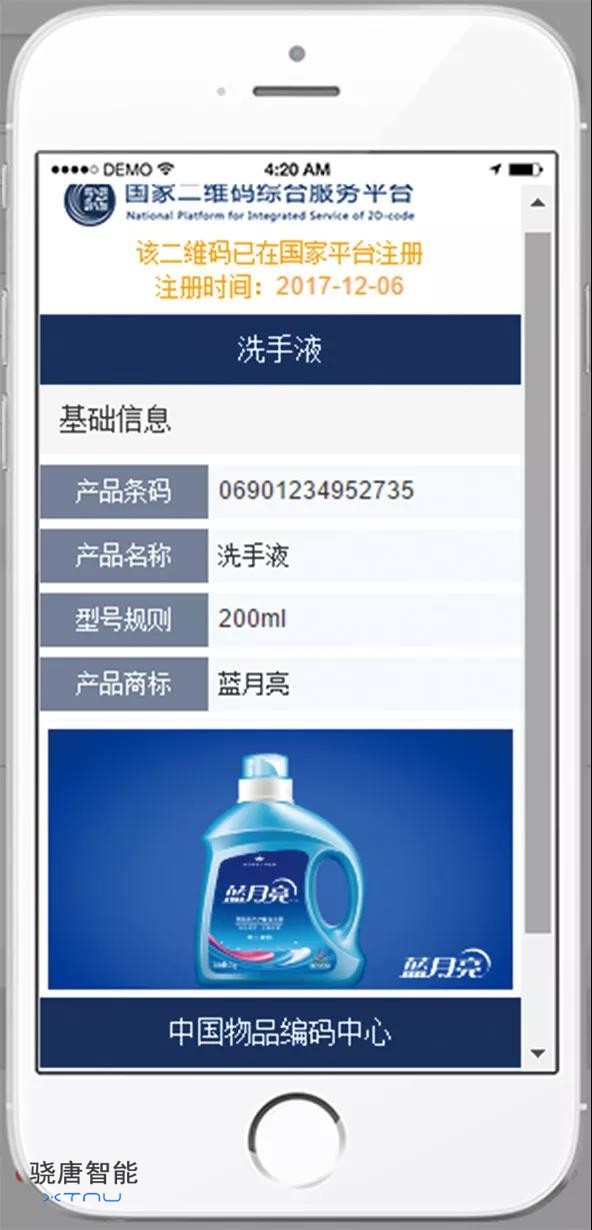

图7  国家二维码综合服务平台显示信息

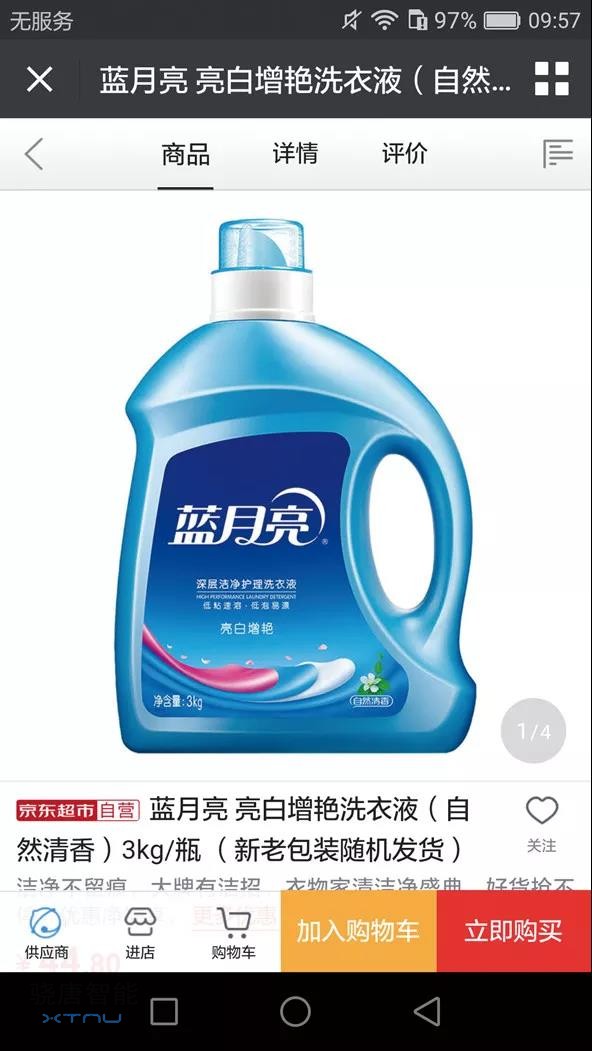

图8  国家二维码综合服务平台跳转至自定义平台显示信息

对于国内众多实力雄厚的大企业，很多都已经有自己的信息服务平台，商品二维码编码可以采用厂商自定义网址数据结构，将商品的已有信息服务地址进行跳转即可。

例如在企业信息服务平台上，条码为06929020033338的商品服务地址为：www.example.com/search？id=U556aV457Rdc，依据标准，此商品的服务地址转为：www.example.com/gtin/06929020033338，仅是服务地址改变，其它页面完全不变，承载此网址的商品二维码将取代原来的二维码印制到商品上。

商品二维码的符号及质量要求

为了保证商品二维码的印刷质量，便于客户与消费者进行扫描，标准对商品二维码符号的码制、模块尺寸、符号大小、符号位置等指导商品二维码印制的技术指标进行了规定，标准还给出了商品二维码的符号质量判定标准与推荐质量等级。

标准中规定商品二维码应采用汉信码、快速响应矩阵码（简称QR码）或数据矩阵码（Data Matrix码）等GS1或FNC1（二维码码制中的GS1专用编码）模式，且具有国家标准或国际ISO标准的二维码码制，目前国家二维码综合服务平台可以生成QR码和汉信码方便企业下载印刷。商品二维码符号的质量等级不宜低于1.5/XX/660。其中：1.5是符号等级值；XX是测量孔径的参考号（应用环境不同，测量孔径大小的选择也不同）；660是测量光波长，单位为nm，允许偏差±10nm。

商品二维码价值

《商品二维码》国家标准在认真研究国内外相关标准及国内实际应用情况的基础上制定，是我国二维码领域重要的基础标准。商品二维码的三种数据结构各有优势，可以满足越来越多的企业实现商品营销、追溯、防串货管理等不同层次的多样化需求。商品二维码标准的发布为完善供应链企业间跟踪、追溯需求及促进供应链内流程的无缝衔接及有效运行提供了技术支持，商品二维码结合目前最广泛的互联网应用，将商品二维码作为访问国家二维码综合服务平台或企业自身互联网平台的入口。

标准制定的数据结构方案灵活，兼容不同的市场需求，可以有效解决目前我国国内编码标识不统一，系统之间缺乏互联互通，封闭系统应用互设壁垒的问题；有效降低商品上印制多个二维码，自己开发跟踪追溯系统的成本；通过国家二维码综合服务平台跳转到国家或者企业自身平台，保证所链接的为官方网址，解决了消费者扫码的安全顾虑。

《商品二维码》国家标准的发布与实施对于指导我国产品制造商用好二维码技术，确保商品跨系统、跨领域流通和信息互通，降低潜在二维码应用风险和社会综合成本，促进我国二维码技术应用与产业化协调健康发展具有重要的现实意义。

河北省标准化研究院   李丛芬   李海波   杨宝双   王   潇

《条码与信息系统》2018年第2期总第144期
