得利捷A30工业相机工业扫描器适应产品表面缺陷检测

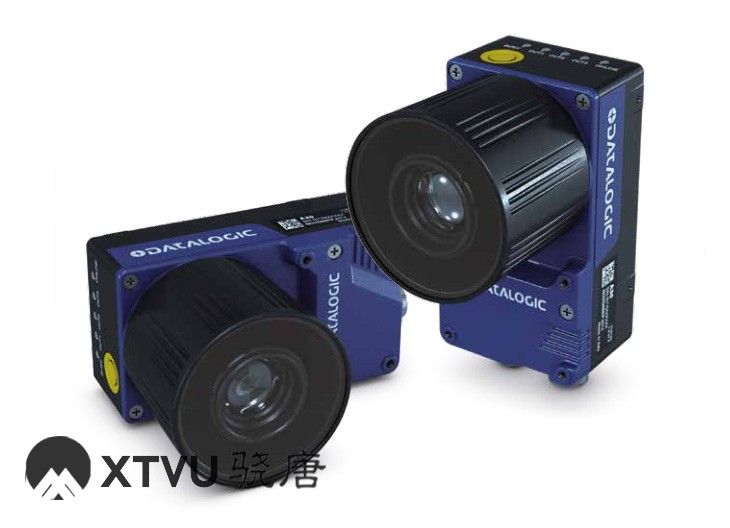

得利捷A30 系列智能相机是通用型独立产 品，具有极高的性价比。该系列智 能相机具有防护等级高达IP67 的 外壳，可完美适用于苛刻的工业环 境。A30 系列智能相机包括一个VGA (640x480) CCD 成像器、内置的离散 I/O以及以太网接口和串行接口。此 外，得利捷Datalogic 提供的Impact 软件 还有助于用户实现灵活编程，由此满 足所有的机器视觉应用需求。

• • IP67 级外壳，带密封连接器——无需笨重的附加外壳就可以满足苛刻 环境要求

• • 高品质VGA CCD 传感器可提供稳定可靠的图像性能

• • 使用/不使用操作界面，能够完美集成到应用系统或单独使用

• • 完整的Impact 软件套件实现灵活编程，为用户提供出色的检测界面和 用户界面

• • 全面通信支持，包括RS232 串行接口、以太网接口和离散I/O，方便用户 轻松将数据传输到工业平台

• • 实时操作系统提供准确的时间，方便用户精确输出检查结果 优

• 分辨率 640 x 480 CCD

• 像素大小 7.4 x 7.4 um

• 成像器尺寸 1/3”

• 镜头接口 C-Mount

• 帧/秒 60

• 处理器 800 MHz TI Da Vinci

• 外壳 直角 - IP67

• 外壳最大尺寸（长×宽×高） 123 x 65 x 86 mm (4.84 x 2.55 x 3.41 in)

• 专用I/O 1路输入—1路输出

• 可配置I/O 1路输入—2路输出

• 光隔离I/O 是

• 外部按钮 是

• 功率需求 10-30V直流 1.0 - 0.33 A

• RS-232串口 是

• 是否支持以太网 是

• 存储空间大小 256 MB 闪存

• RAM 512 MB

• 工作温度 0 to 45 °C

• 湿度（不结露） 0 to 90%

• 认证 CE, CSA

得利捷A30智能相机适用于机械加工材料或其他制成品表面划痕、空隙等缺陷的检 测。该系统可对表面缺陷的尺寸、位置及数量进行识别并量化，以便进行缺 陷分类和分析。此外，集成的高速I/O接口可实现快速弹出，或者将检测信号 快速传送到弹出机或其他设备（如PLC）。通过Impact控制面板管理软件可 查看检测图像和数据，还可进行A30控制参数的设定。

由于具有可与昂贵的基于PC检测系统相媲美 的高速特性，性价比优良的A30智能相机可在 几毫秒内实现对零部件的高精度定位和旋转 检测。该性能使得A30智能相机非常适合在 检查过程中对运动零部件进行定位，或者对 生产过程中产品因运动引起的不一致进行补 偿。同时该性能是A30相机的标准特性，增强 了该款产品的检测能力。

当对具有波状外形的产品（例如连接器针脚）进行边缘差异或外形缺陷检测时，通过模板匹配，得利捷A30 相机可实现高达60帧/秒的可靠检测。在系统设定好合格或者“完美“的部件标准后，再对缺陷产品进 行检测时，可实现表面缺陷尺寸和数量的量化。然后设定公差参数，保证产品存缺陷在可允许误差内 或者小于最大缺陷检出数。通过高亮零部件检测图像中的缺陷区域，可直观展示出缺陷的位置。
