信息

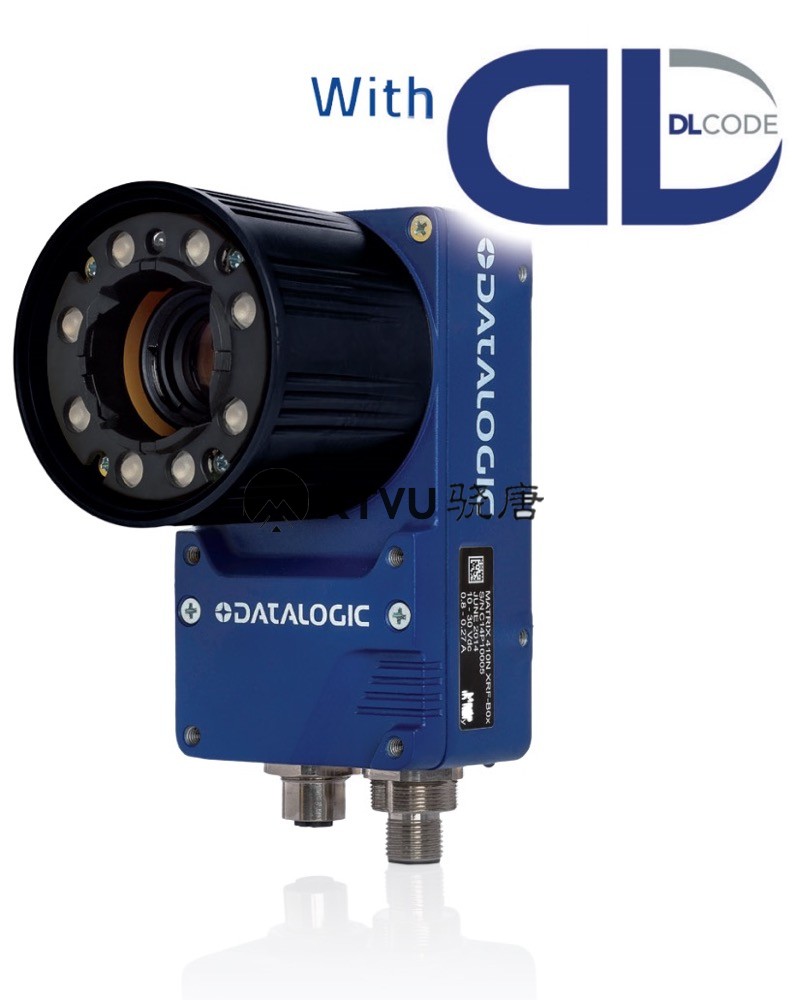

Matrix 410N™是一种工业2D影像式扫描器，用于材料处理和物流环境中的可追溯性应用。
Matrix 410N™ 配备一个超快速影像传感器，扫描速度2.0 MPixels，帧速率45 fps。嵌入式以太网连接，包括标准通信服务(TCP/IP, HTTP,FTP)和最常见的工业现场总线，如PROFINET IO, ETHERNET/IP,MODBUS TCP。
Matrix 410N具备高度灵活性，可轻松配置为单个设备读取站或在多个设备中进行布局，以扫描更大的区域或多个侧面。
Matrix 410N具备影像保存功能，以便于对读取结果进行复查(作为无读取)。最多可以储存3.000个影像，或传输到外部FTP客户端。
Matrix 410N使用方便，DL.CODE软件支持图形设置，并支持在线监控功能，包括实况图像显示、读数统计和诊断。嵌入式激光瞄准器和专利绿点 - 投射到扫描区域 - 使用户可以迅速确定扫描区域，并且，在没有任何外部附件或软件情况下非常容易确认读取结果。
特性
· 专利的持续高亮度模式照明光源
· 专利Packtrack 2D技术用于小间距物体分拣的应用
· 嵌入式以太网连接：自带Profinet , EtherNet IP,TCP/IP, FTP, HTTP
· 自带图像存储器，可保存多达3000张的图像（经缩放）
· 可接外部接线盒带参数备份和显示模块
· 基于网页的远程WebSentinel软件，具备图像存档数据库
· DL.CODE™配置软件和X-PRESS™，安装简单直观
技术参数
尺寸 | 123 x 60,5 x 87 mm (4.84 x 2.38 x 3.42 in)含镜头保护盖 | |
重量 | 482g（17盎司），包括镜头和内部照明器 | |
外壳材料 | 铝 | |
工作温度 | 0°至+ 50 °C（32至 122°F） | |
储藏温度 | -20 至 70 °C (-4 至 158 °F) | |
湿度 | 90%非冷凝 | |
防护等级 | IP67 | |
光学特性 | MATRIX 410N -5xx-xxx | MATRIX 410N -7xx-xxx |
SXGA (1280 x 1024) | UXGA (1600 x 1200) | |
CMOS sensor | CMOS sensor | |
帧率 | 60帧/秒 | 45帧/秒 |
阅读角度 | 最大斜度: ± 35°; 方向: 0-360° | |
防静电 | 是，配有防静电前盖 | |
可读条形码 | 1维码：所有标准的1维条形码 2维码：Data Matrix、QR Code、Micro QR、Maxicode和Aztec 邮政编码：英国皇家邮政、日本邮政、Planet、Postnet和其他类型条形码 | |
通讯接口 | RS232 + RS232/RS422/RS485传输速率最高可达1152 Kbit/s | |
以太网IEEE 802.3和IEEE 802.3U 100 BaseTX兼容 | ||
ID-NET™端口高达1 Mbps | ||
连接模式 | Pass Through（直通）、Master/Slave（主/伺服）以及以太网点对点传输 | |
数字输入 | 2个，可编程，光耦隔离并且无极性 | |
数字输出 | 2个，可编程，光耦隔离 | |
编程方法 | X-PRESS™人机界面 | |
用户界面 | 蜂鸣器、可编程按钮、LED灯（状态、串口、触发、成功、准备、通电、网络状态、成功阅读点） | |
条形码质量度量 | AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A | |
电源供给 | 10 VDC到30 VDC | |
电源功耗 | 最大为8W；一般为5W | |
应用
该系列产品目前可以满足以下应用需求:
· DPM 阅读与质量鉴定
· 轮胎分拣
· 印刷电路板PCB的装配
· 电子产品跟踪
· 医疗设备的追溯
· 食品和饮料
型号描述：
产品序列提供以下型号：
产品订货号 | 产品描述 | |
Matrix 410N 阅读器主机 | 937401082 | MATRIX 410N 500-010 1.3MP-60FPS-ETH |
937401083 | MATRIX 410N 700-010 2.0MP-45FPS-ETH | |
聚焦镜头 | 93ACC1793 | LNS-1006 6MM C口镜头 |
93ACC1794 | LNS-1109 9MM C口镜头 | |
93ACC1795 | LNS-1112 12,5MM C口镜头 | |
93ACC1796 | LNS-1116 16MM C口镜头 | |
93ACC1797 | LNS-1125 25MM C口镜头 | |
93ACC1798 | LNS-1135 35MM C口镜头 | |
93ACC1799 | LNS-1135 35MM C口镜头 | |
内部照明模块 | 93A401019 | LT-001 内部LT红色窄角度 |
93A401020 | LT-002 内部LT红色宽角度 | |
93A401021 | LT-003 内部LT白色窄角度 | |
93A401023 | LT-005 内部LT蓝色DPM | |
93A401022 | LT-004 内部LT 白色宽角度 | |
93A401024 | LT-006 内部LT 红色超窄角 | |
93A401030 | LT-007 内部LT 红色超窄角+激光 P | |
93A401026 | LT-010 高亮LT 蓝色超窄角 | |
93A400031 | LT-011 高亮LT 红色超窄角 |
