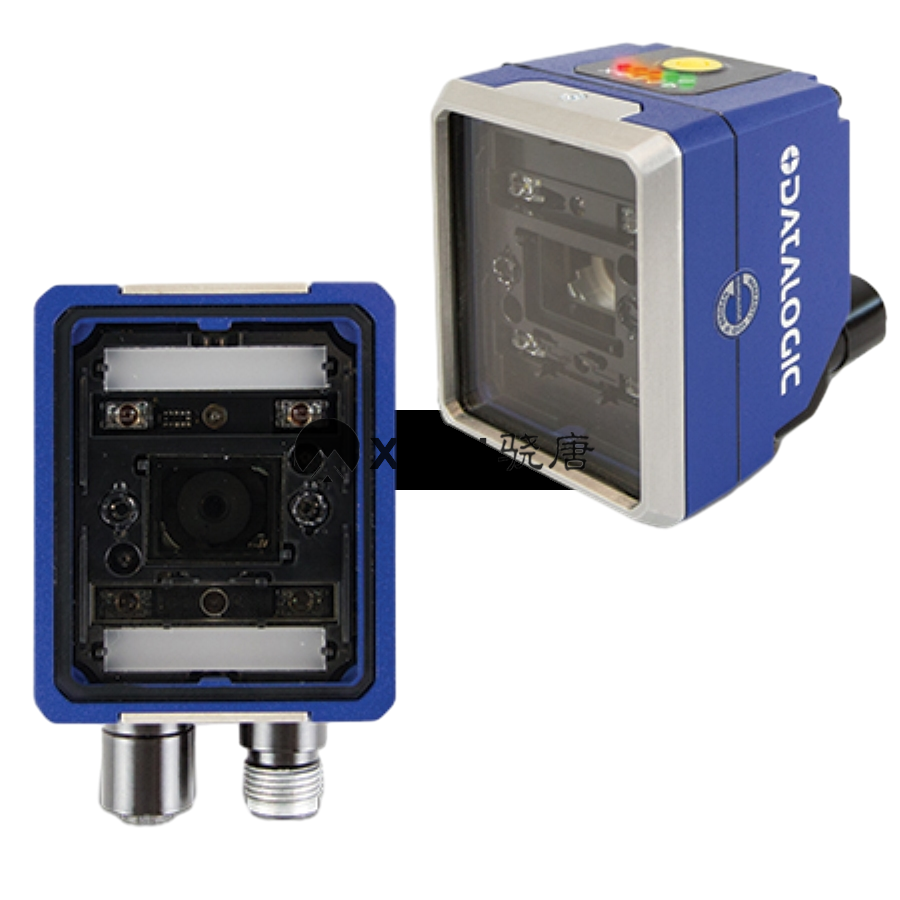

二维图像式阅读器

Matrix220 系列

Matrix 220扫描器是一款超紧凑图像式条码阅读器，优异性能和高灵活性。Matrix 220图像式条码阅读器采用120万像素高分辨率传感器、新型多核图像处理平台、创新照明解决方案以及工业级电子对焦技术，是电子、汽车、包装和文件处理应用的理想之选。

超紧凑外形和旋转式连接器，可在狭小空间内进行
轻松集成和安装

工业级电子聚焦，提供卓越的读取灵活性

新型多功能DPM光源：同时集成了普通光源、漫射光源和偏光镜功能，可满足众多应用需求，并具有极强的DPM读取性能

新型多核图像处理平台，能够读取最小2mils分辨率条码，适用于高速应用硬件加速可加速算法并提高解码能力

以太网供电版本，板载PROFINET/IO和EtherNet/IP

拥有IP65和IP67外壳防护等级，适用于恶劣环境，或-10至50ºC/ 14至122ºF的工作温度；具有适合机器人应用的新型柔性电缆

通过前盖添加附件，可实现防静电（ESD）和激光防护（YAG）功能，提供极高的灵活性并优化库存

型号    描述    光学型号    照明器    连接器

7 MM    12 MM    STD -WHITE    DPM-RED    M1217P+ETH    M125P+ETH/POE

Matrix220 352-010     1.2MP STD-W7MM    X    X    X

Matrix220 355-010    1.2MP STD-W 12MM    X    X    X

Matrix220 352-040    1.2MP STD-W 7MM POE    X    X    X

Matrix220 355-040    1.2MP STD-W12MM POE    X    X    X

Matrix220 382-010    1.2MP DPM-R 7MM    X    X    X

Matrix220 385-010    1.2MP DPM-R 12MM    X    X    X

Matrix220 382-040    1.2MP DPM-R 7MM POE    X    X    X

Matrix220 385-040    1.2MP DPM-R 12MM POE    X    X    X

产品参数

标准型号    直接部件打标(DPM)

尺寸

78mmx47mmx38mm(3.07x1.85x1.50 in)0°连接器
57mmx47mmx58mm(2.63x1.85x2.30 in)90°连接器

重量    173 gr(6,1 oz)

外壳材料    铝制外壳和塑料防护窗盖

工作温度    -10 to 50℃(14 to 122°F)

储存温度    -20 to 70°C(-4to 158°F)

防护等级    IP65,IP67

ESD安全    可通过添加前盖附件实现

YAG激光防护    可通过添加前盖附件实现

ESD安全和YAG激光防护    可通过添加前盖附件实现

电源    除了PoE的所有型号：10VDCto 30 VDC
PoE型号：48VDC

功耗    3.7W

成像器    图像分辨率1280×960(120万像素)-1/3”带全局快门的CMOS传感器
45帧/秒

帧率

光学聚焦控制    电子聚焦控制

镜头/视野角度    7mm(38,3°),12mm (24,1°)

读取范围    最 小 ：40 mm
最 大 ：400 mm(7mm镜头),600mm(12mm镜 头 )    最小：40 mm
最 大 ：300 mm

照明    白光    红光，带偏振镜和柔光镜

定位系统    2个红色LED瞄准器

偏光滤镜    无    有，嵌入

可读符号    一维码：所有标准1维符号
二维码：数据矩阵、QR码、Micro QR、Maxicode、Aztec
邮政码：英国皇家邮政、日本邮政、Planet、Postnet等

代码质量指标    1D CQ标准：IS0/IEC15416
2D CQ标准：ISO/IEC 16022/18004,ISO/IEC 29158(AIM-DPM),ISO/IEC 15415

嵌入式通讯接口    除了PoE的所有型号：
-以太网10/100 Mbit/s:TCP/IP、UDP、FTP和Fieldbus PROFINET-I0、Ethernet IP、Modbus TCP
-串口RS-232/RS422FD至115.2 Kbit/s+串口Aux RS-232

PoE型号：
-以太网10/100 Mbit/s PoE模式A和模式B:
TCP/IP、UDP、FTP和Fieldbus PROFINET-l0、Ethernet IP、Modbus TCP
-串口Aux RS-232

读取器网络    Datalogic ID-NET"

连接模式    通过、主/从、以太网点对点

数字输入    除了PoE的所有型号：2个光耦和无极性输入
PoE型号：1个光耦和无极性输入

数字输出    3个输出(PoE型号不提供):
可配置的NPN、PNP、PP短路保护
使用CBX,前2个是光耦输出

用户界面    X-PRESS"人机界面
蜂鸣器、按键、7个LED(显示状态、通讯、触发器、读取性良好、准备就绪、电源开、网络等内容)
绿点和红点LED
网络监控界面

设备编程

DL.CODE基于Windows软件（通过以太网或串行接口编程），

搭载Javascript输出格式化程序，可在主机模式下发送编程指令

X-PRESS

产品尺寸

应用示例

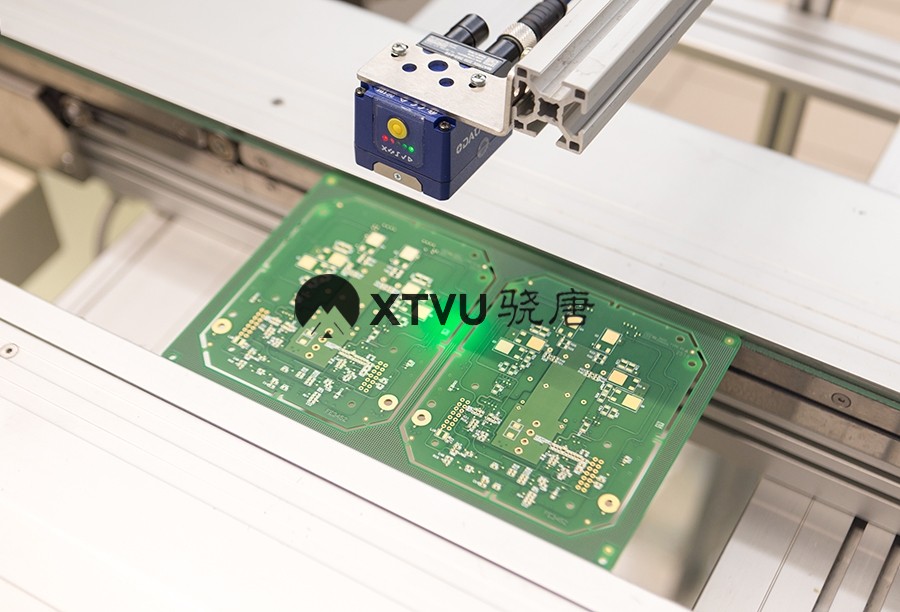

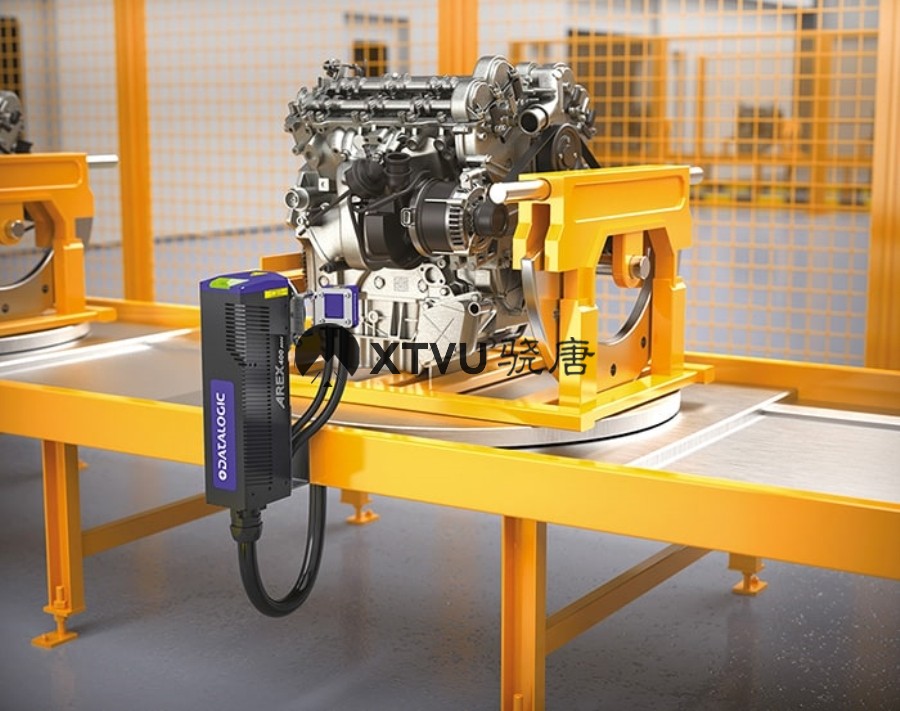

食品饮料行业    汽车行业    电子3C行业
